氣體渦輪流量計
以客戶需求為導向，提供全方位的系統解決方案
以客戶需求為導向，提供全方位的系統解決方案

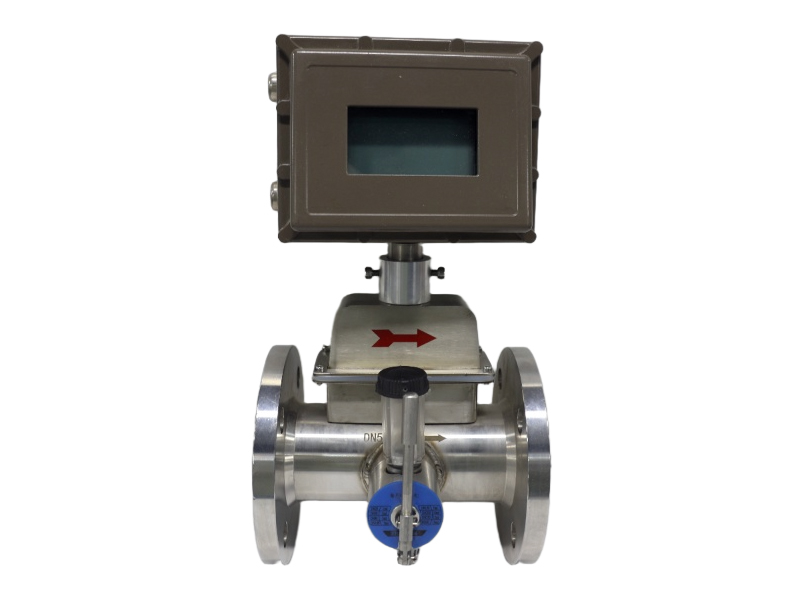

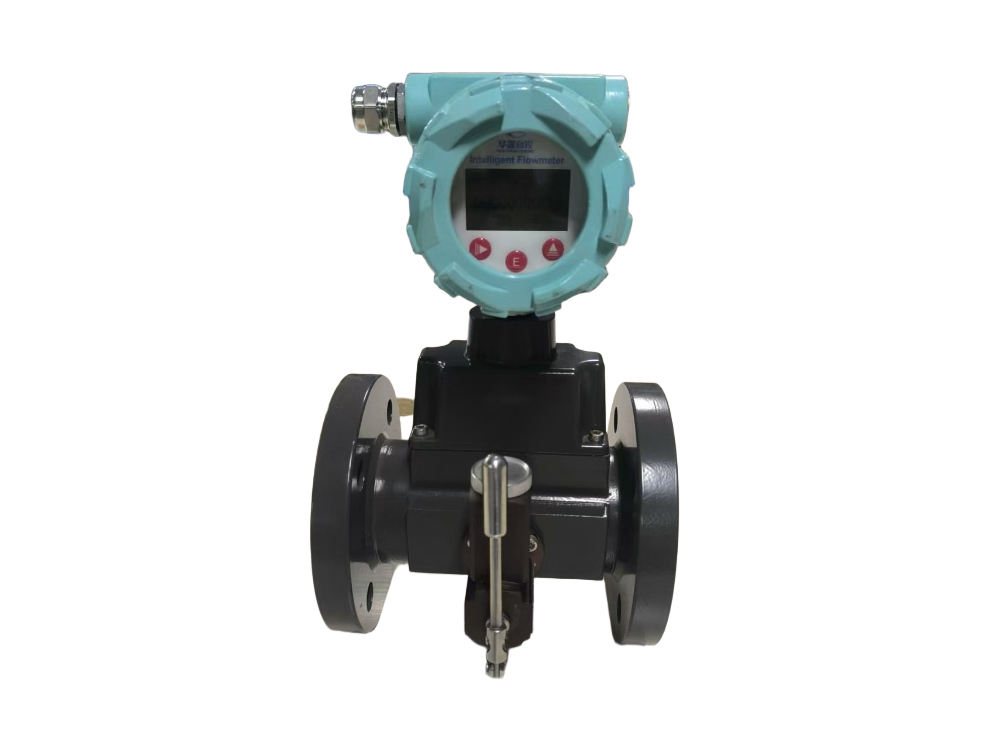

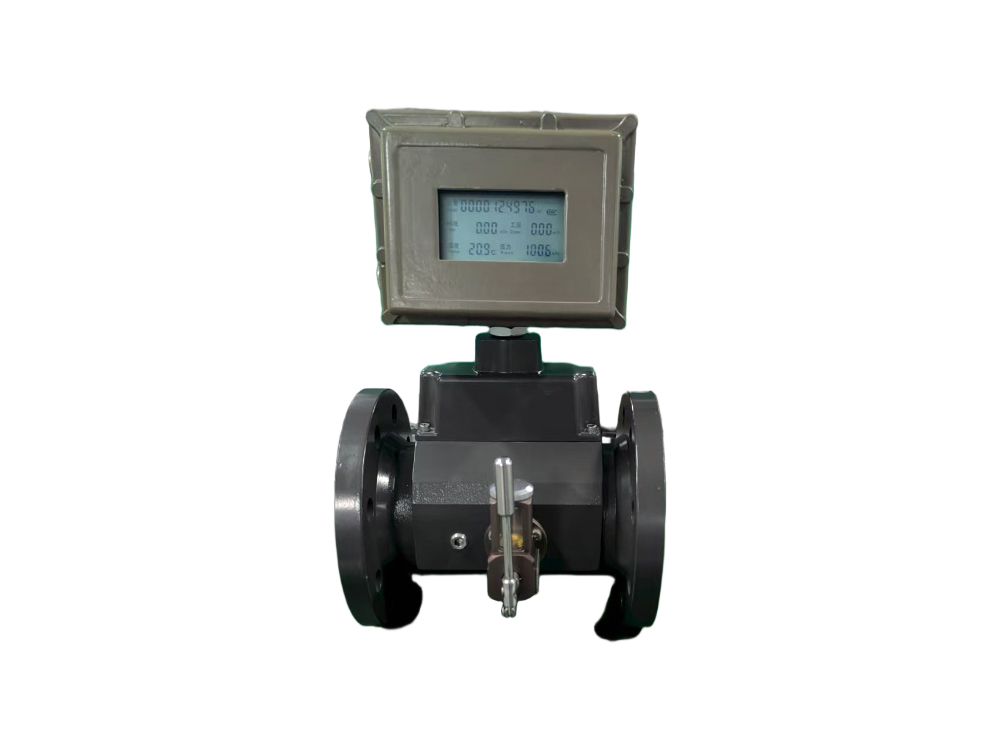

HSGQ系列智能型氣體渦輪流量計的結構設計是在通用渦輪流量計的基礎上增加相應的傳感器組件和微處理器構成，主要由流量積算儀、溫度傳感器組件、壓力傳感器組件、渦輪流量傳感器四大部分組成?！ u輪流量傳感器設計，渦輪流量傳感器由表體、整流器、葉輪、軸承及信號檢測器組成?！ 〉诙? 表體是傳感器的主體部件，它起到承受被測流體的壓力，固定安裝檢測部件，連接管道的作用。表體采用不導磁的不銹鋼或者硬鋁合金制造。表體從外壁裝入溫度、壓力等信號檢測器?！ 〉谌?整流器 在傳感器的進口安裝整流器，它對流體起導向整流以及支撐葉輪的作用。整流器的設計目的是調整氣流的速度分布剖面。整流器導流體的外徑設計同渦輪殼體外徑。為了使流體分布均勻，要將整流翼設計成抽對稱結構。材質要求選用不導磁不銹鋼或者硬鋁材料制作?！ 〉谒? 渦輪也稱葉輪，是傳感器的檢測元件，它由高導磁性材料制成。葉輪由支架中軸承支撐，與表體同軸，其葉片數視口徑大小而定，葉輪幾何形狀及尺寸對傳感器性能有較大影響，要根據流體性質、流量范圍、使用要求等設計。葉輪的動平衡很重要，直接影響儀表性能和使用壽命?！ 〉谖?軸與軸承 軸與軸承支撐葉輪旋轉，需要有足夠的剛度，強度和硬度、耐磨性、耐腐蝕性等，它決定著傳感器的可靠性和使用期限。流量傳感器失效通常是由軸與軸承引起的，因此他的結構與材料的選用以及維護是很重要的。同時軸承阻力矩的大小影響流量計的計量性能，為了提高計量的度，得到好的小流量特性，對軸、軸承的設計原則是使軸承阻力矩盡可能小。
