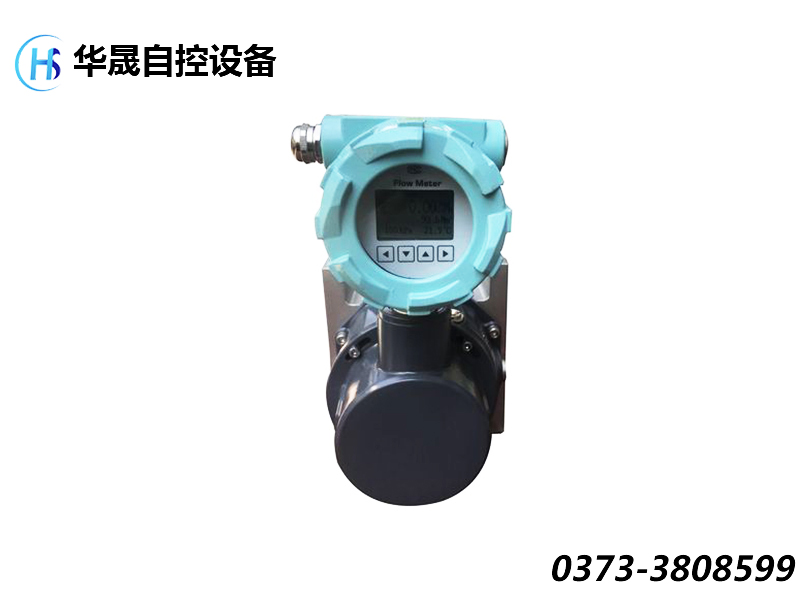

氣體流量計的安裝要求

　　氣體流量計的安裝要求

　　1 一般要求水平安裝，避免垂直安裝。

　　2 氣體流量計推薦上游至少10D，當有整流器時，整流器出口到流量計入口端面至少為5D的直管段(分別從流量計的上、下游端面算起)。其內(nèi)徑與流量計公稱內(nèi)徑DN之差，一般應不超過DN的±1%，并不超過5mm。

　　3 用于靜壓補償?shù)娜嚎讘挥跉怏w渦輪流量計葉片相對應的位置處。如有多個靜壓取壓孔，在氣體密度為1.2kg/m3的流速下，其不同取壓孔的靜壓差應小于100Pa。靜壓取壓孔一般在流量計本體上，由制造廠商確定，其直徑一般在3mm—12mm。

　　4 測溫元件的位置，測溫元件應安裝在流量計下游，在葉輪下游的5D內(nèi)，盡可能靠近流量計放空管的位置。

　　5 放空管應放在氣體渦輪流量計的下游，且放空閥的口徑應小于流量計口徑的1/6。
